Manual para la instalación de una puerta corredera

Las puertas correderas de madera, aluminio o PVC no solo son elegantes, sino que también contribuyen a crear un ambiente positivo en la vivienda. La tecnología de las correderas elevables simplifica el procedimiento de apertura. Gracias a que el batiente de estas puertas se puede bajar, son más herméticas que otras puertas. Las puertas correderas pueden proporcionar un paso energéticamente eficiente al jardín o al balcón, incluso sin barreras. Sin embargo, no siempre es necesario recurrir a profesionales para la instalación. Las siguientes instrucciones te mostrarán, con todo detalle, cómo instalar fácilmente una puerta nueva tú mismo y sin complicaciones. Para la instalación de una puerta corredera, deberás asegurarte de disponer de todas las herramientas y materiales necesarios.

ÍNDICE

MATERIALES

Nueva puerta corredera
Espuma de poliuretano
Pistola de espuma de poliuretano
Limpiador de espuma de poliuretano
Lámina metálica impermeable al vapor
Tornillos para el marco
Tacos de ajuste

HERRAMIENTAS

Taladro
Taladro percutor o llave de impacto
Broca para madera o piedra (6mm)
Regla de carpintero y nivel de burbuja
Espátula

1. Preparación

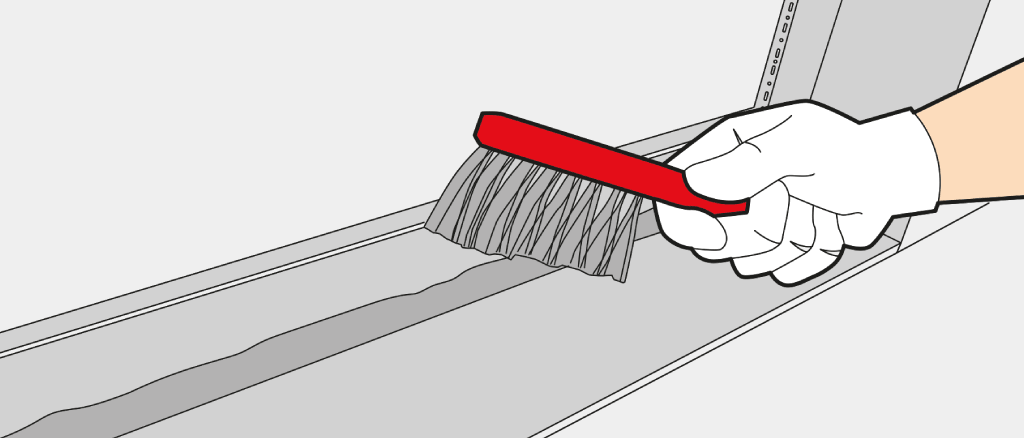

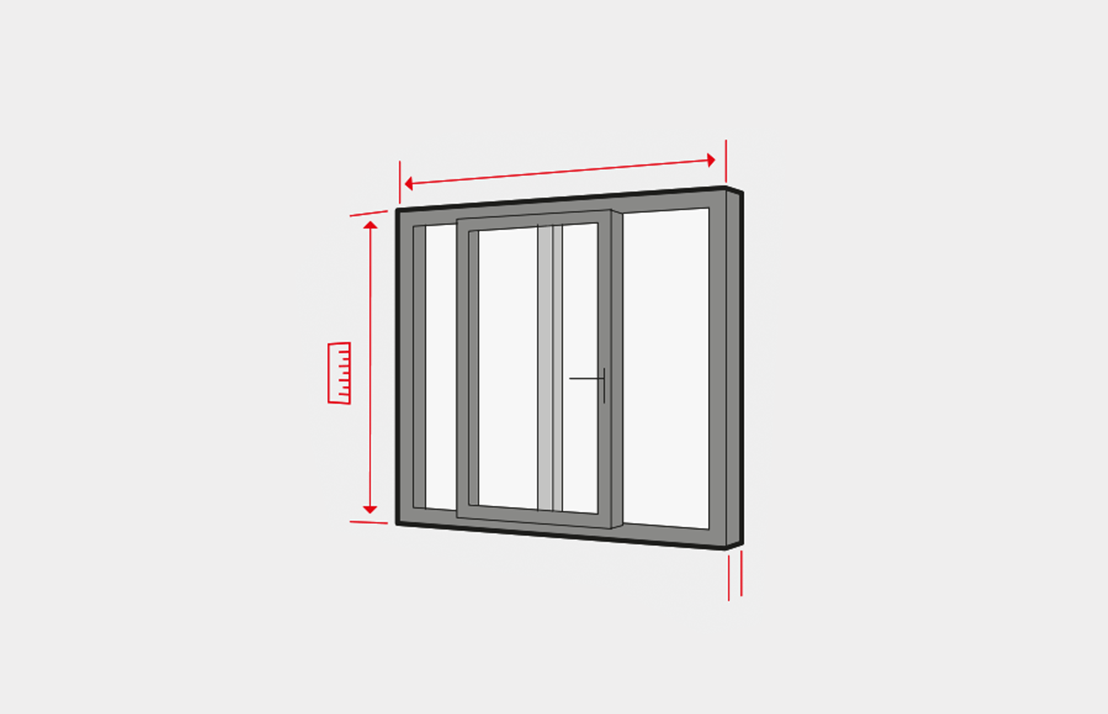

Asegúrate de colocar todas las herramientas y materiales necesarios en la zona de trabajo antes de empezar con la instalación de la puerta. Vuelve a medir las dimensiones del hueco de la puerta y prepara las superficies. Las superficies irregulares o sucias pueden dificultar la adherencia del sellado. Es necesario instalar nuevas puertas correderas de acuerdo con la normativa RAL más reciente. Si se hace entre cuatro, se prevé un tiempo de instalación de entre 2 y 4 horas (fig. 1).

Prepara el hueco antes de instalar la puerta corredera elevable

Fig. 1

2. Preparación de la puerta corredera para la instalación

Los elementos de construcción se cubren siempre con lámina metálica protectora. Las piezas adicionales, como las manillas, suelen venir sin montar. Sigue estos pasos para preparar correctamente tu puerta corredera (fig. 2).

Retira la lámina metálica protectora de la parte exterior del marco de la puerta corredera. Esta parte de la lámina metálica es muy difícil de quitar después de la instalación. También pueden quedar restos de adhesivo en las piezas.
Para abrir la ventana, es importante montar primero la manilla. Retira la lámina metálica de las partes correspondientes y asegúrate de que permanece en las demás zonas.
Ahora hay que levantar el batiente corredizo. Retira el tornillo (f) y la junta (e).
Retira el tornillo (d) y asegúrate de que la guía (b) permanece en el elemento corredero (a).
Inclina el elemento corredero (a) incluida la guía (b) y retira todo el elemento.

Preparación de una puerta corredera elevable para su instalación

Fig. 2

En determinadas circunstancias, también es necesario quitar el acristalamiento fijo. Se suele montar con tiras de cristal que puedes quitar fácilmente. Trabaja con cuidado y presta atención para no dañar el cristal.

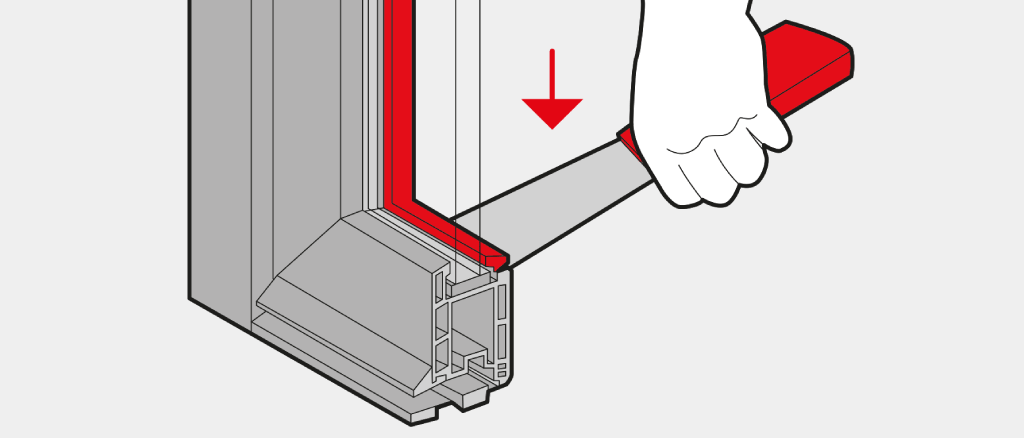

Introduce una espátula estable y fina (existen modelos especiales para el trabajo con cristal) en el espacio entre el listón de cristal y el marco (fig. 3). Haz palanca con cuidado con la espátula hacia abajo. Ahora debería sobresalir el listón de acristalamiento.
Pasa la espátula a lo largo del batiente. El acristalamiento ya se puede retirar fácilmente.

Quita la tira de cristal de una puerta corredera elevable con una espátula

Fig. 3

Recuerda que las tiras de acristalamiento se deben insertar en orden inverso durante un paso posterior de la instalación.

Métodos de sellado para puertas correderas elevables (interior, intermedio, exterior)

Fig. 4

3. Elección del tipo de sellado

En el siguiente paso, tienes que decidir qué tipo de sellado quieres utilizar durante la instalación. El sellado se divide en tres niveles de instalación:

La junta interior separa las dos temperaturas: exterior e interior. Debe ser impermeable al vapor. Se recomienda utilizar una lámina metálica impermeable al vapor o rellenar los huecos con acrílico (fig. 4a).
El sellado exterior sirve de protección constante contra la intemperie. Debe ser impermeable a la lluvia y permitir la difusión de vapor al mismo tiempo. Estas propiedades se pueden conseguir con la instalación de cinta selladora o lámina metálica precomprimida que permita la difusión de vapor. Como alternativa, las juntas se pueden rejuntar con silicona (fig. 4c).

Ten en cuenta que la correcta colocación de la juntas puede evitar defectos de construcción después de la instalación.

Tenlo siempre en cuenta: La instalación se debe sellar más firmemente por dentro que por fuera.

Todos los materiales importantes para la instalación y otros accesorios se pueden encargar en la tienda online de ventanas.es.

4. Instalación y ajuste del marco

Para este paso, necesitas el material de sellado (lámina metálica o cinta), un nivel de burbuja y los bloques de ajuste.

Si has decidido utilizar lámina metálica en el interior y cinta selladora en el exterior, fíjala ahora. También es posible utilizar silicona en el exterior y acrílico en el interior después del procedimiento de instalación.
Inserta el marco de la puerta corredera en el hueco de la pared.

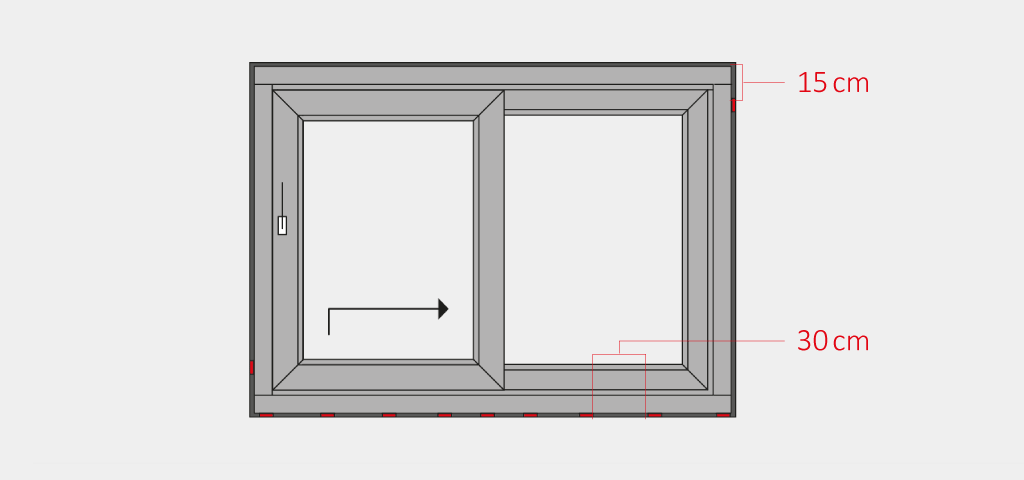

Ajusta el marco de la puerta con el nivel de burbuja, como se muestra en el gráfico (fig. 5). El marco se puede reajustar si la puerta no se abre o cierra correctamente. Esto también evitará que se dañen los elementos de la instalación.
Ahora puedes empezar a insertar los bloques. Ten en cuenta los siguientes factores:
- a. Los bloques deben ser de un material adecuado, como el PVC.
- b. La disposición de los bloques no debe afectar a las propiedades estructurales del elemento de construcción.
- c. Para garantizar una transferencia de carga continua, los bloques deben permanecer en la ranura.
- d. El marco se debe apoyar completamente sobre los bloques.
- e. Se recomienda instalar los bloques con una distancia de 30 cm entre sí.

Una vez seguidos estos pasos, la instalación de la puerta corredera se puede llevar a cabo de forma rápida y segura.

Instalación de una puerta corredera elevable - Inserción y alineación del marco

Fig. 5

5. Atornillado del marco de la puerta corredera

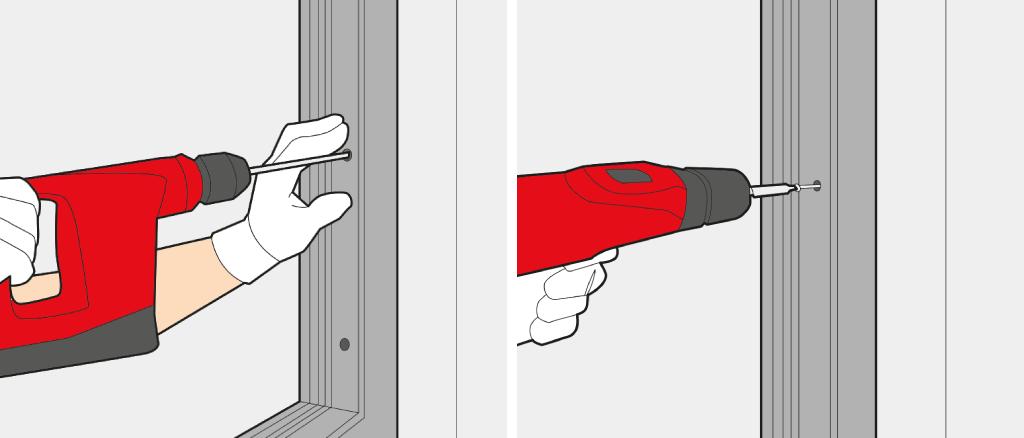

Para montar el marco en la mampostería, necesitas un taladro percutor, las brocas correspondientes y los tornillos incluidos (fig. 6)

Haz los orificios de montaje con un taladro percutor. Tienes que seleccionar la broca adecuada para cada material (piedra o madera). Se recomienda utilizar una broca de 6 mm.
Atornilla los tornillos firmemente con la llave de impacto.

Fig. 6

6. Aplicación de espuma y sellado de los huecos

Es muy importante sellar los huecos entre el marco y la mampostería, ya que esto protegerá la casa de posibles humedades.

Si has decidido utilizar cinta selladora, es muy importante esperar con la aplicación de espuma hasta que se haya expandido completamente.

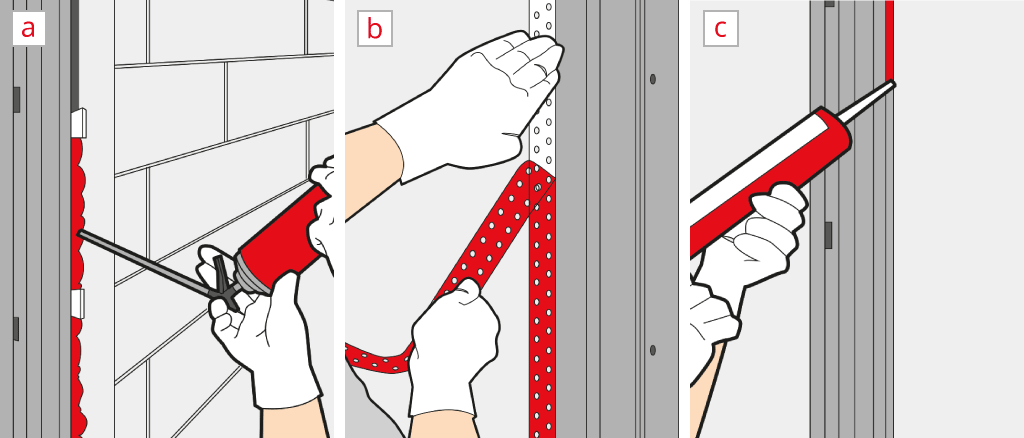

Rellena los huecos con espuma de poliuretano. Aplícala con cuidado, ya que se expandirá tras la inyección. Puedes aplicar más espuma después de la expansión (fig. 7a).
Coloca la lámina metálica para cubrir la mampostería por completo o empieza a rejuntar las áreas respectivas alrededor de la puerta (fig. 7b o fig. 7c).

Sellado de una puerta corredera elevable con espuma de montaje y cinta selladora

Fig. 7

7. Instalación y ajuste del batiente de la puerta corredera

La instalación de la puerta corredera se completa una vez que hayas insertado el batiente. Presta especial atención al insertarlo para evitar dañar las juntas (fig. 8).

En el último paso, hay que insertar el batiente de la puerta corredera. Inserta el batiente de la puerta corredera (a) con su guía (b) y colócalo verticalmente
Inserta el tornillo (d)
Ahora debes instalar la junta (e) y el tornillo de la puerta corredera (f).

Fig. 8

Después de la instalación, comprueba si la puerta corredera se puede abrir y cerrar correctamente. Comprueba también la estanqueidad y vuelve a ajustar la hoja de la puerta si es necesario.
